4020rgb内置IC详细介绍都在这里!

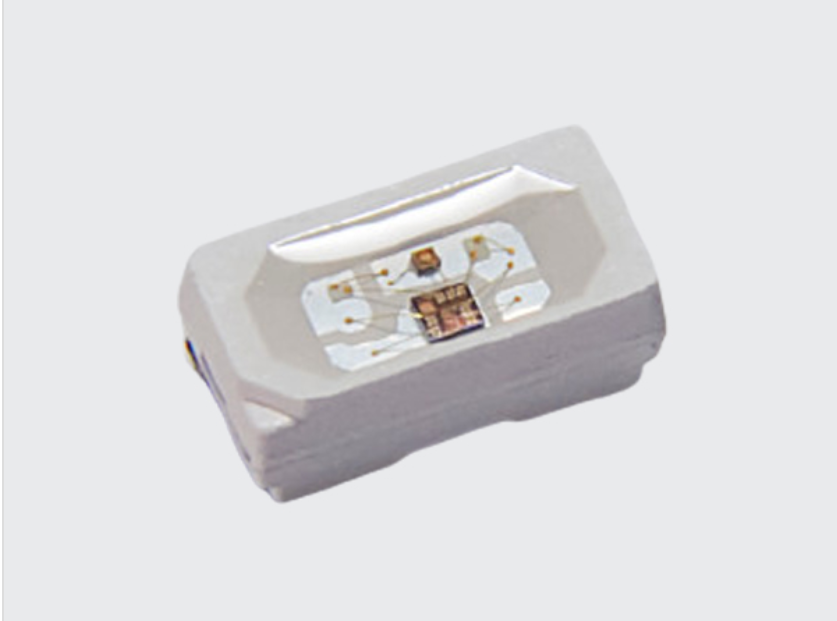

1.产品概述:

4020rgb带ic是一个集控制电路与发光电路于一体的智能外控LED光源。每个元件即为一个像素点。像素点内部包含了智能数字接口数据锁存信号整形放大驱动电路,电源稳乐电路,内置恒流电路,高精度RC振荡器,输出驱动采用专利PWM技术,有效保证了像素点内光的颜色高一致性。

数据协议采用单极性归零码的通讯方式,像素点在上电复位以后,DIN端接受从控制器传输过来的数据,首先送过来的24bit数据被第一个像素点提取后,送到像素点内部的数据锁存器,剩余的数据经过内部整形处理电路整形放大后通过D0端口开始转 发输出给下一个级联的像素点,每经过一个像素点的传输,信号减少 24bit。像素点 采用自动整形转发技术,使得该像素点的级联个数不受信号传送的限制,仅仅受限信 号传输速度要求。

LED具有低电压驱动,环保节能,亮度高,散射角度大,一致性好,超低功率,超长寿命等优点。将控制电路集成于 LED上面,电路变得更加简单,体积小,安装更加简便


2.主要应用领域:

LED全彩发光字灯串LED全彩模组LED幻彩软硬灯条,LED护栏管,LED外观/情景照明 LED点光源LED像素屏LED异形屏,各种电子产品电器设备跑马灯。

3.特性说明:

Top SMD 内部集成高质量外控单线串行级联恒流IC;

控制电路与芯片集成在SMD4020元器件中,构成一个完整的外控像素点,色温效果均匀且一致性高。

内置数据整形电路,任何一个像素点收到信号后经过波形整形再输出,保证线路波形畸变不会累加。

内置上电复位和掉电复位电路,上电不亮灯:灰度调节电路(256级灰度可调),红光驱动特殊处理,配色更均衡,单线数据传输,可无限级联。

整形转发强化技术,两点间传输距离超过10M.数据传输频率可达800Kbps,当刷新速率30帧/秒时,级联数不小于1024点。

东莞蓝晋光电厂家有着十几年的封装经验,在侧发光、耐高温、超长脚、抗衰减、高显指、混颜色方面积累了丰富的经验技术成熟,大批量生产大4020rgb带ic 、5050内置IC幻彩灯珠 、红外LED、紫外LED和贴片LED,源头厂家生产品质有保障,价格公道。
