固晶又称为Die Bond或装片。固晶即通过胶体（对于LED来说一般是导电胶或绝缘胶）把晶片粘结在支架的指定区域，形成热通路或电通路，为后序的打线连接提供条件的工序。
固晶作业流程

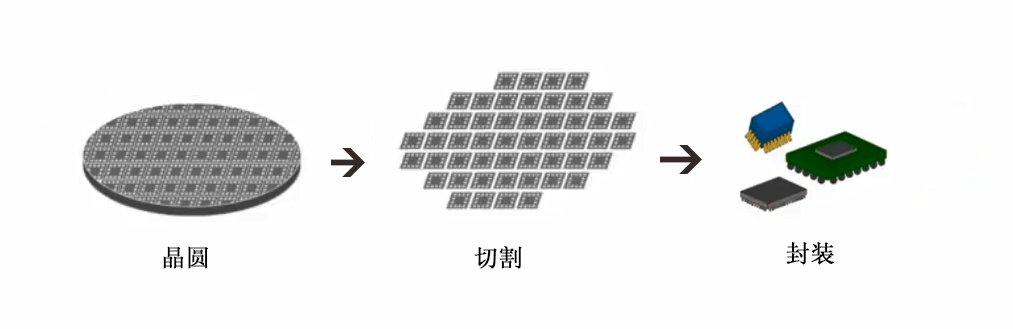

第一步：扩晶。
采用扩张机将厂商提供的整张LED芯片薄膜均匀扩张，使附着在薄膜外表紧密排列的LED晶粒拉开，便于刺晶。
第二步：背胶。
将扩好晶的扩晶环放在已刮好银浆层的背胶机面上，背上银浆。
点银浆。适用于散装LED芯片。采用点胶机将适量的银浆点在PCB印刷线路板上。
第三步：将备好银浆的扩晶环放入刺晶架中，由操作员在显微镜下将LED芯片用刺晶笔刺在PCB印刷线路板上
第四步：将刺好晶的PCB印刷线路板放入热循环烘箱中恒温静置一段时间，待银浆固化后取出（不可久置，不然LED芯片镀层会烤黄，即氧化，给邦定造成困难)。
第五步：粘芯片。用点胶机在PCB印刷线路板的IC位置上适量的红胶（或黑胶），再用防静电设备（真空吸笔）将LED芯片正确放在红胶
第六步：烘干。将粘好裸片放入热循环烘箱中放在大平面加热板上恒温静置一段时间，也可以自然固化（时间较长)
主要影响LED光效率的有三个方面：
1、注入银胶量的多少。采用银胶的目的是粘著芯片和支架，还有就是利用银胶导电性。胶量最好控制在芯片高度的2/3-1/2，如果胶量过多（超过芯片高度1/2），会造成PN结短路，最终而无法正常发光，还有银片间的结合层阻值还会增大。另外银胶量少或者缺胶，那就无法起到粘着芯片的作用。
2、芯片放置的位置及放置时的力度。在固晶中我们最理想的状态是把芯片放置在聚光杯的正中央，这样方便我们更好的采光，如果我们把芯片的位置放偏了，一方面在下一步自动焊线机中有可能找不到芯片的电机进行焊接，最后会造成死灯。另外就算焊接好了，那么聚光杯无法最大化的采集光线，光效率大减折扣。出现不良品的原因有：芯片悬浮在银胶上、芯片倾斜超过5°〔焊线就找不到位置)、晶粒外表破损1/4、晶粒翻转和芯片外表粘胶。
3、烘烤温度及时间的控制。温度过低我们就无法使银胶固化，芯片与支架粘附不好，芯片可能会脱离。另外温度过高，产生应力大，体积电阻也相应发生变化。进一步影响焊线工艺。
分光作业流程
由于LED在生产中是连在一起的（不是单个），Lamp封装LED采用切筋切断LED支架的连筋。（如果是SMD式的LED那么是在一片PCB板上，需要划片机来完成别离工作)。然后我们就可以对切筋后的LED进行测试，光电参数、检测外形尺寸，以此同时根据客户要求用分光、分色机对LED产品进行分选，最后对分好类的LED产品进行计数包装。超亮度LED需要放静电包装。
